乾式絶縁一体型基板

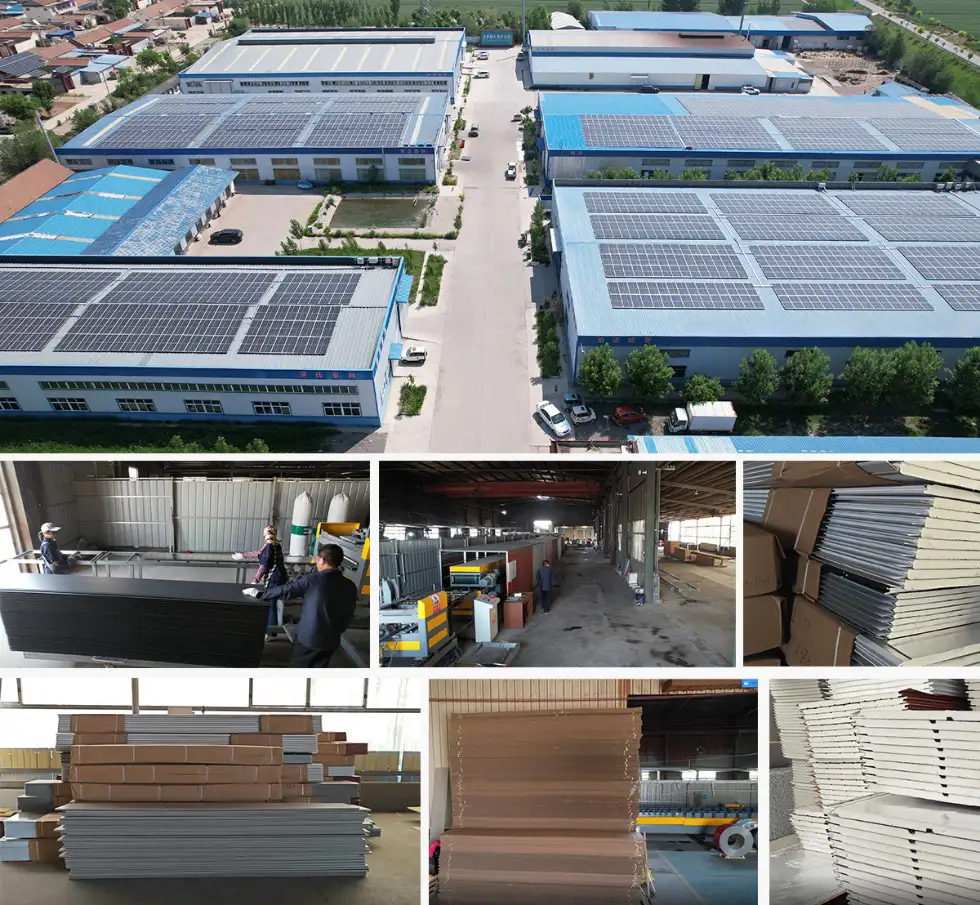

ジェイソン ビルディング マテリアルズは、高品質の乾式断熱材一体型ボードを提供しています。工場直販および卸売を通じて入手可能で、特定の建設プロジェクトに合わせたカスタマイズされたソリューションを提供します。

製品の利点

1. 外壁断熱・装飾一体化

従来の外壁プロジェクトでは、多くの場合、断熱層、保護層、装飾層を個別に処理する必要があります。対照的に、ドライハング絶縁統合ボードは、これらの複数の機能を単一の統合製品に統合します。

2. 急速な外壁施工に最適

パネルは工場で加工および積層され、設置は主に現場で乾式吊り下げ方法を使用して実行されます。

このシステムは、新築、プレハブ建築、既存構造物のエネルギー効率の高い改修、および建設スケジュールが厳しいプロジェクトに特に適しています。

3. ファサードの美しさの標準化が容易になる

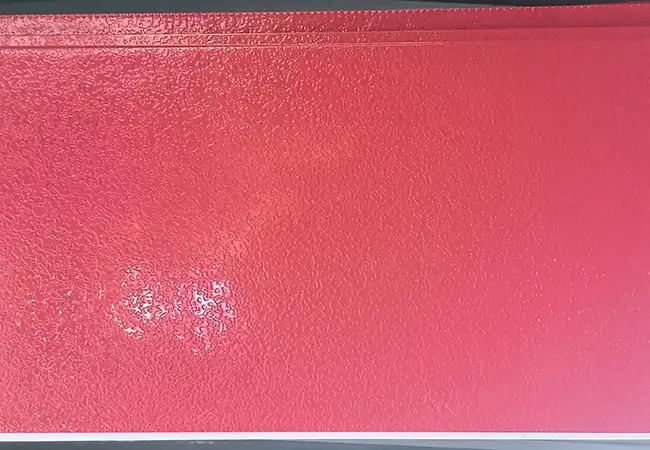

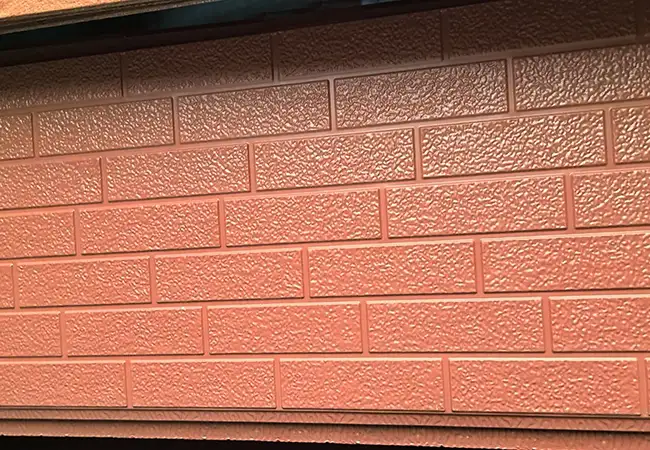

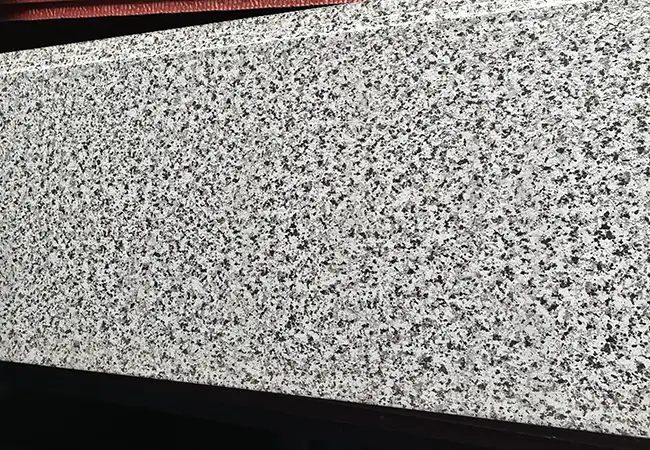

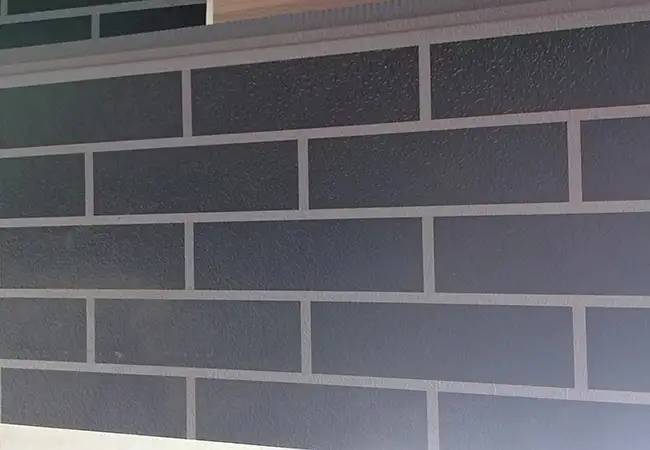

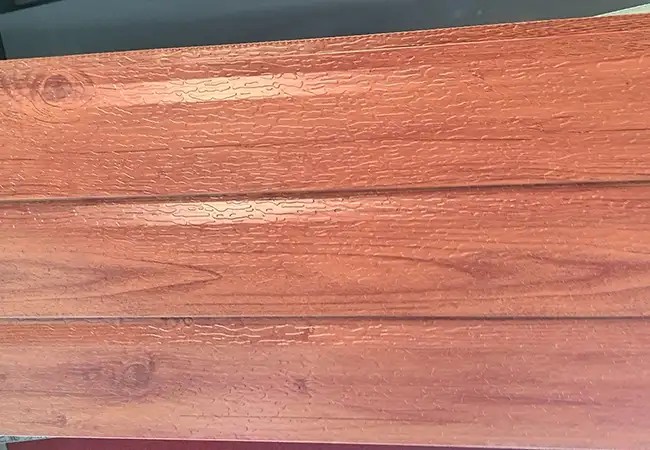

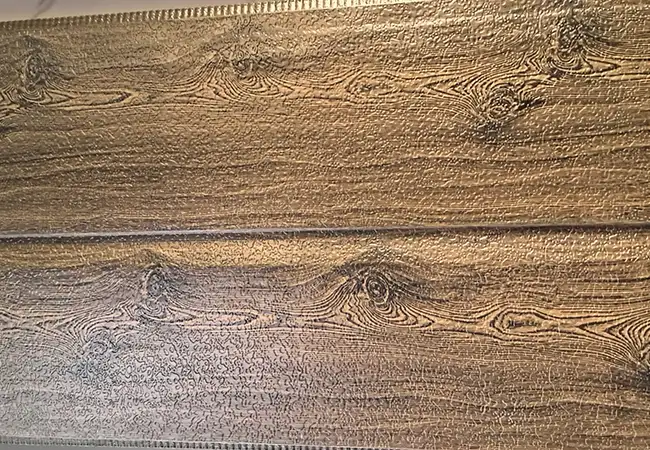

表面加飾層は工場で仕上げられるため、色、質感、寸法、表面効果を量産時にも一貫して管理できます。

キール乾式吊り下げシステムコンポーネント

ドライハンギング システムは次のコンポーネントで構成されます。

メインキール：亜鉛メッキ鋼製角管（一般的に40×40×2mmまたは50×50×2.5mm）、アングルブラケットで壁に固定されています。垂直度はキールの取り付け時に調整されます。

ハンガーアセンブリ: スターターピース、ハンガー、調整ピースが含まれます。ハンガーの材質はアルミニウム合金またはステンレス鋼です。ハンガー4本ボードごとに。

アンカーボルト：ステンレス製の拡張ボルトです。ドリル穴の直径はボルトの仕様に一致し、埋め込み深さ ≥40mm.

換気キャビティ: 一般にキールの厚さによって形成される空気層の間隔20～40mm、壁から蓄積した湿気を効果的に排出し、壁の耐用年数を延ばします。

後のメンテナンス: 乾式吊り下げシステムにより、基板単体の分解が可能です。毎年定期点検をお勧めします2年、ハンガーの腐食とシーラントの老化に焦点を当てています。問題が見つかった場合は速やかに交換してください。

ドライハング絶縁集積基板の定義

乾式断熱一体ボードは、金属キール乾式吊り下げ技術を利用して設置された断熱化粧パネルです。接着固定工法との違いは、ボードを壁に直接貼り付けるのではなく、ボードと壁の間に空洞を残した状態でハンガーを介して金属キールに固定することです。この工法の利点は、壁内の湿気が断熱層に蓄積して性能低下を引き起こすことなく、空洞を通して排出できることです。同時に、ドライハンギング システムの荷重経路は明確かつ明確です。各ボードの荷重はハンガーを通ってキール フレームに伝達され、その後キールから主要構造に伝達されます。

ドライハンギングシステムの技術仕様

キール仕様:亜鉛メッキ鋼製角管 40×40×2mm または 50×50×2.5mm

キール間隔:垂直 @600mm、基板の高さに応じた水平間隔

ハンガー素材:アルミニウム合金（6063-T5）またはステンレス鋼（304）

シングルハンガー耐荷重: ≥ 1.0kN(安全率≧3)

換気空洞の幅:20 – 30mm (キールの厚さによって決定)

耐震等級:さまざまなキール仕様に対応できます6～8度耐震補強

対象プロジェクト

超高層ビル(高さ ≥ 100m): 厳しい安全要件を伴う高風圧。機械的固定システムはより信頼性が高い

海岸沿いの建物: 塩水噴霧の多い環境では、キャビティの換気により湿気の蓄積が軽減され、腐食が遅れます。

元の壁の保存が必要な古い建物の改修: 吊り下げボードは元の外壁を損傷せず、通常の使用には影響しません。

複雑な建築形態: 壁の凹凸を補正するために多方向のキール調整スペースが必要

高級商業ビル: 設置精度とファサード効果への要求が高いプロジェクト

カスタマイズ手順

ドライハンギング システムのカスタマイズには主に次のものが含まれます。

キールのレイアウト:キールの間隔と仕様は、建物のファサードの風荷重計算に基づいて決定されます。キールパラメータは床や高さによって異なる場合があります。

ハンガーのタイプ:3 つのハンガー オプションが利用可能 —調節可能なハンガー一般的に平坦な既存の建物に適しています。固定ハンガー平らな壁を持つ新しい建物に適しています。断熱一体型ハンガープレハブ断熱ボードに適しています。

絶縁層の厚さ:キャビティ幅は次の間で調整できます。20～40mm絶縁設計要件に従って。

すべての金属コネクタは、出荷前に溶融亜鉛めっきまたはダクロメット防錆処理が施されています。

アフターサービスサポート

Jason Building Materials では、次のアフターサポートを提供しています。

- 以内に1回の無料フォローアップ訪問6ヶ月完了後、キールコネクタとシーラントの状態を検査するための受け入れ

- 保証範囲には以下が含まれます: ボードの物理的特性 (12ヶ月)、金属ハンガーとキールの耐食性 (24ヶ月）、シーラント弾性保持（12ヶ月)

- 保証を超えたメンテナンスのニーズについては、材料費のみを請求して、アクセサリの供給と技術指導を引き続き提供できます。

・超高層プロジェクト向け100メートル、保証期間は次まで延長できます24ヶ月交渉を通じて

意味

高層建築物ではなぜ純接着外壁断熱システムが認められないのですか? 10階以上は風圧があるので、3～5回接着剤が劣化すると落下の危険が生じる可能性があります。完全に機械的な固定を使用する解決策はありますか?キールのドライハンギング システムは、接着剤に依存しない完全に機械的な固定ソリューションです。各ボードは金属キールに固定されています。ステンレスハンガー 4～6本、各ハンガーは個別の容量で独立して荷重に耐えます ≥1.0kN.

3つの設置方法の比較

よくある質問

Q1: 乾式断熱一体型ボードと接着断熱ボードの違いは何ですか?

A1: 主な違いはインストール方法です。ドライハングボードは、機械式ハンガーを備えた金属キールシステムを介して壁に固定され、ボードと壁の間に通気性の空洞が残ります。接着ボードを壁面に直接貼り付けます。乾式吊り下げ工法は高層建築物においても信頼性が高く、基板1枚での交換が可能です。

Q2: 換気キャビティは何のためにありますか?

A2: 通気キャビティにより壁内の湿気を排出し、性能低下の原因となる断熱層への滞留を防ぎます。また、壁を乾燥した状態に保ち、カビや白華を防ぐのにも役立ちます。

Q3: 乾式断熱一体型ボードは100mを超える建物にも使用できますか?

A3: はい。乾式吊り下げシステムは、高さに制限のない建物に適しています。適切な風圧設計とキール仕様により超高層建築物にも使用可能です。 100 メートルを超えるプロジェクトの場合、保証を 24 か月に延長できます。
