省エネ屋外吊り下げボード

省エネ外吊ボードとは？

省エネ外吊りボードは、外吊り工法で設置される断熱化粧パネルです。その中心的な特徴は、設置の際にパネルを壁に接着する必要がなく、金属キール システムを介して建物のファサードの外側にパネルを固定することです。

この施工方法はパネルと壁の間に空気層を作り、壁内の湿気を逃がし、冬季の結露が断熱層内に溜まるのを防ぎます。壁の気密性に対する高い要件が求められる、超低エネルギー消費の建築プロジェクトに適しています。

主な利点

1. 乾式吊り下げ設置:設置速度が速く、低温、雨、雪の影響を受けません。冬季の建設では、湿式システムのようなモルタルの凍結の問題を考慮する必要はありません。

2. 元の壁にダメージを与えません:既存の建物の省エネ改修に特に適しています。古い建物に省エネ吊り下げボードを追加するだけで、元の外壁仕上げを剥がす必要がありません。キールは壁の外側に直接設置し、パネルを吊り下げることができるため、建物内の通常の事務作業への影響は最小限に抑えられます。

3. 柔軟な分解と組み立て:個々のパネルを個別に取り外して交換できるため、後のメンテナンス、断熱層の検査、外壁パイプラインの改修が便利です。

古い建物の省エネ改修工事の流れ

既存の建物に省エネ外吊ボードを適用するための標準プロセス:

ステップ 1 — 壁下地検査:元の壁の平坦度、強度、含水率を検査します。平坦度偏差が10mm/mを超える場合は、セメントモルタルによる局部レベリングが必要です。

ステップ 2 — キールの取り付け:壁の外側に亜鉛メッキ鋼製キールフレームワークを取り付けます。キールの間隔は、通常、パネルの寸法と風圧の計算によって決まります。600mm.

ステップ 3 — パネルの設置:キールにパネルを上から下に取り付けます。5～8mmパネル間の伸縮ジョイント。

ステップ 4 — シーリング処理:PE フォーム ストリップをパネル接合部に挿入し、耐候性シーラントを塗布します。コーナー部には特殊アルミニウム合金製の内外コーナーピースを使用。

ステップ 5 — 仕上げの詳細:金属製のカバー プレートを使用して窓の周囲と胸壁の上部をトリミングし、雨水が内壁層に浸透しないようにします。

改修後の建物の省エネ率は、40% – 60%、ファサード全体のリニューアル効果を達成しながら。

応用分野

公共建築物の省エネ改修— 長年使用されているオフィスビル、病院、学校に断熱層を追加する

新しい地方住宅の外壁— シンプルな施工で短納期のセルフビルド住宅

軽鋼ヴィラサポート— 軽量鋼キール構造と互換性があります

既存ショッピングモールファサード改修工事— 営業を閉鎖せずに改修する。吊り板工事による店舗営業への影響はほとんどありません

アフターサービス

省エネ屋外吊り下げボードプロジェクトには、次のアフターサポートが含まれます。

- 以内に1回の無料検査6ヶ月プロジェクト完了後、キールコネクタの気密性とシーラントの完全性をチェック

- フィードバック チャネルの発行: 400 アフターセールス ホットラインに電話するか、営業担当者に連絡します。内での応答4時間営業日には

・材質の問題によるパネル割れや塗装剥がれについては、期限内に補充または交換いたします。15日検証後

- 不適切な設置が原因で問題が発生した場合、Jiesen の技術スタッフが原因の特定と是正勧告の提供を支援します。

梱包と配送に関する注意事項

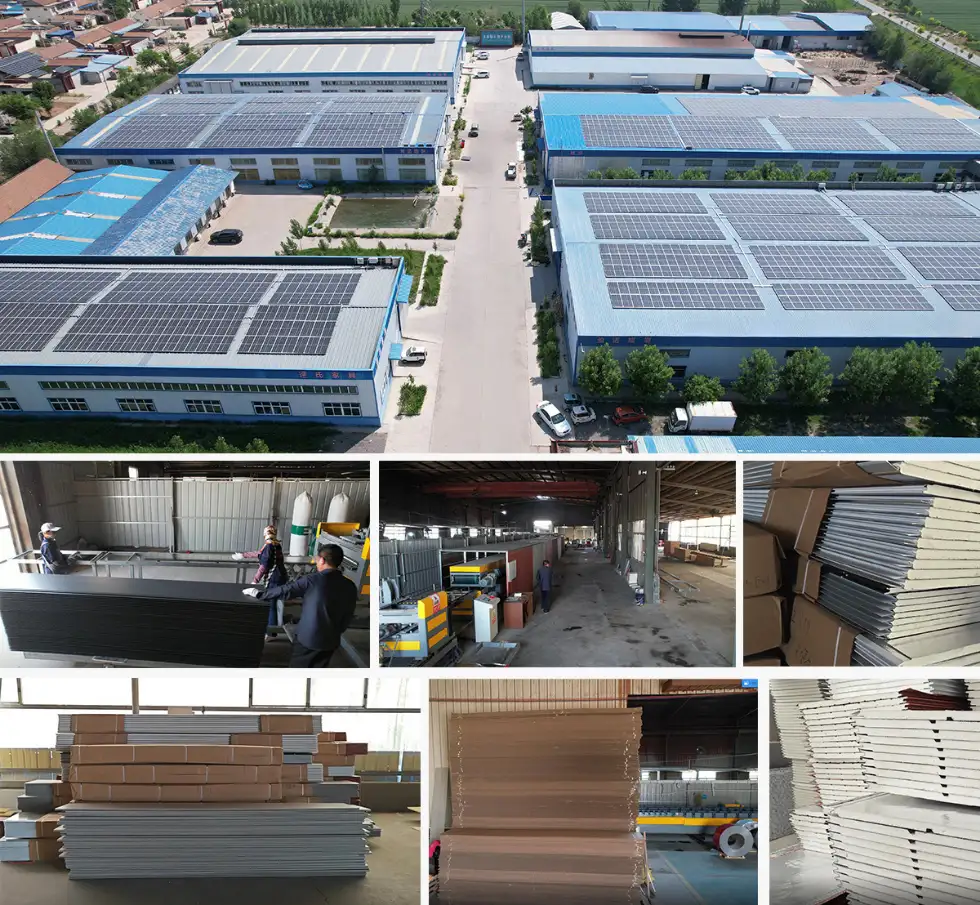

パネルはバッチで生産および出荷されます。各バッチには、そのバッチの品質検査レポートが添付されます。

梱包方法:フラットスタックパレタイジング、以下ボード30枚パレットごとに、ボードの間にフォームパッドを使用します。ストレッチフィルム+スチールバンドによる外包装、四隅には紙製コーナープロテクターを装備。写真は出荷前に記録用に撮影されます。

出荷リードタイム:標準サイズの注文は発送されます7営業日;カスタムサイズの注文は発送されます12～15営業日.

省エネ改修前後の比較参考

よくある質問

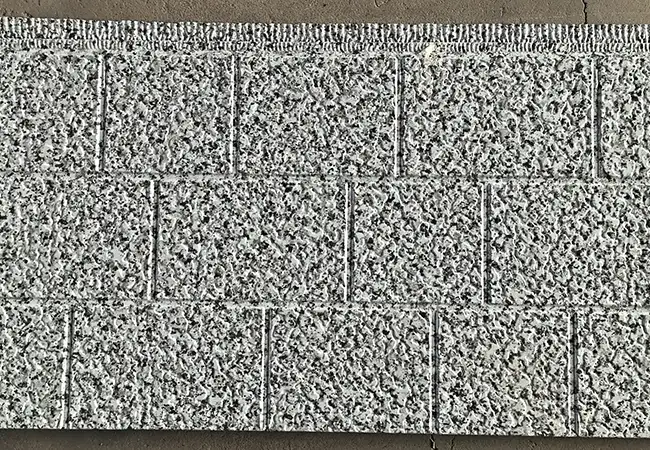

Q1：省エネ外吊ボードと断熱化粧板の違いは何ですか？

A1: 主な違いはインストール方法です。省エネ屋外吊り下げボードは、パネルと壁の間に空気層を作るキール乾式吊り下げシステムによって取り付けられます。断熱化粧板を壁に直接接着します。吊り下げ方式は元の壁を傷つけないため、古い建物の改修に適しています。

Q2：設置後どれくらい省エネ率が向上しますか？

A2: 建物の省エネ率は、40% – 60%、元の壁の状態と選択した断熱層の厚さに応じて異なります。

Q3: パネルと壁の間に空気層があり、結露が発生することはありますか?

A3: いいえ。空気層は通気性があり湿気を逃がし、断熱層内の結露を防ぎます。これは、建築外壁設計における乾式吊り下げシステムの重要な利点の 1 つです。
