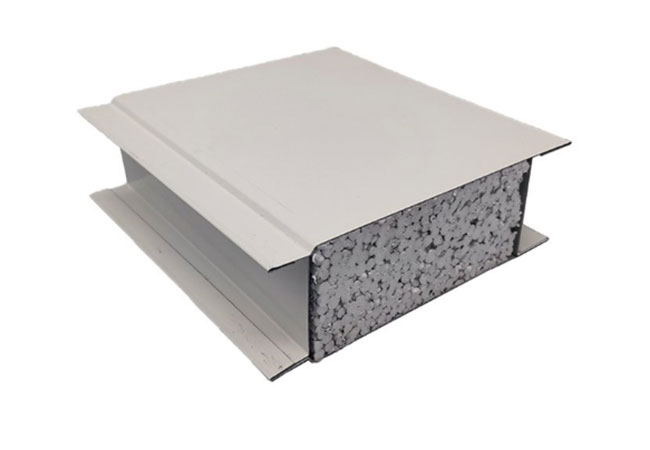

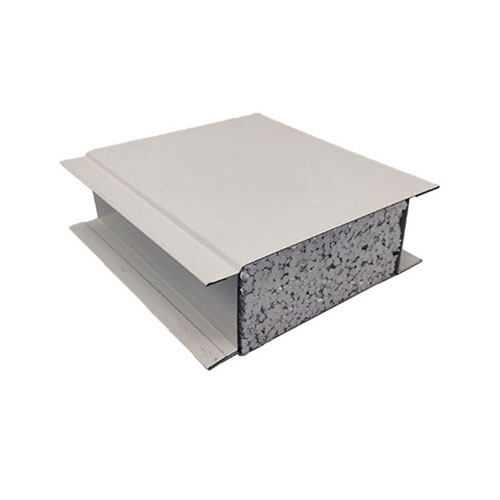

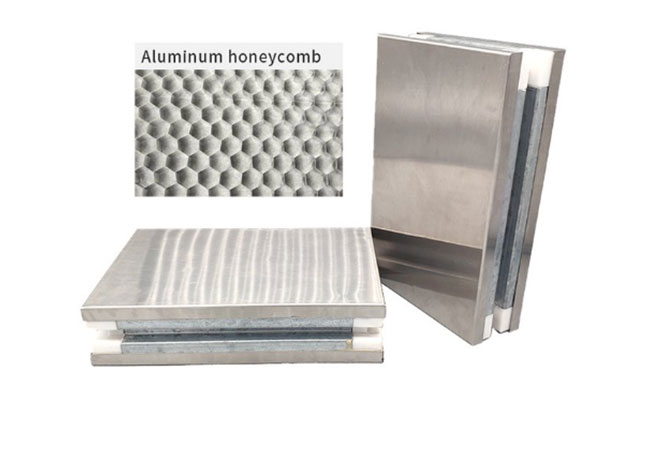

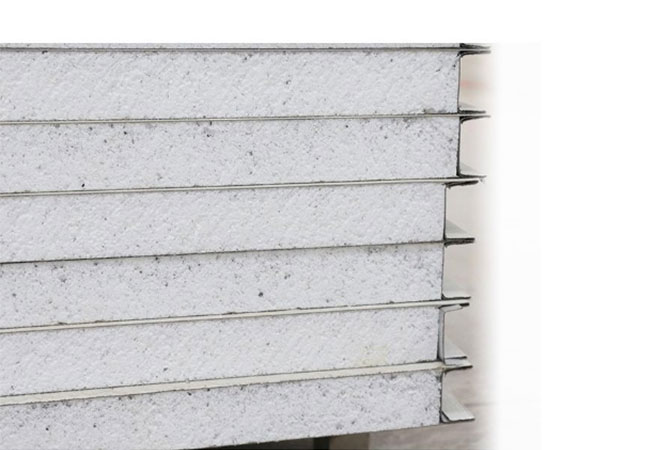

無菌仕切りパネル

建築資材のメーカーとして、ジェイソン ビルディング マテリアルズは、相互汚染を防ぐように設計された無菌パーティション パネルを提供しています。これらのパネルは、均一な厚さ、堅牢な構造、防水性があり掃除が簡単な表面を備えており、長期間無菌状態を維持します。さらに、軽量設計なので、取り付け、取り外し、柔軟な再構成が簡単に行えます。

アセプティックパーティションパネルとは

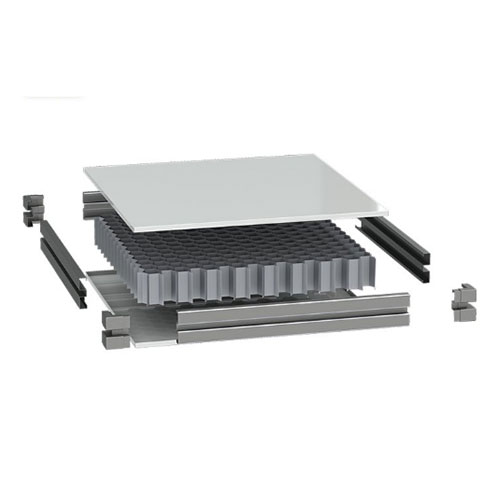

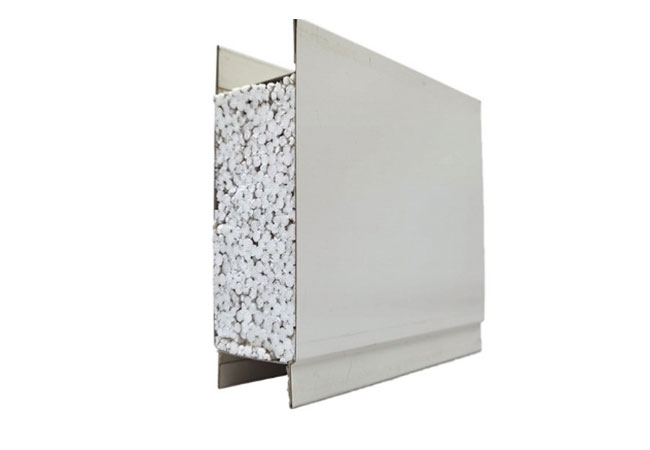

アセプティックパーティションパネルは、設計の中心となるクリーンゾーニングを備えた浄化パネルで、ゾーン間の空気循環と汚染拡散の問題に対処します。通常のパーティションパネルとの主な違いは、設置された各パネル間に二重のシールバリアを形成する4つのエッジの段付きシール構造にあります。

さらに、間仕切りパネルと天井・床の接続部には特殊シールを配置し、独立した空間ごとの気密性を確保し、清浄度の異なるエリア間の空気の横流しを防ぎます。

無菌ゾーニングパーティション設計の重要なポイント

無菌パーティションパネルを使用したパーティション設計で注目すべき 3 つの主要なノード:

気圧勾配ゾーニング— 正の圧力差5～15Pa異なる清浄度レベルのエリア間で維持する必要があります。隔壁パネル全体の気密性は差圧安定性に直接影響します。

物質移動の隔離— ワークショップの材料通路にはバッファールームまたは貫通窓をお勧めします。クロスゾーンの空気流の交換を避けるために、パーティションパネルの開口部を密閉する必要があります。

職員のアクセス制御— ゾーン間にエアシャワーや更衣室を設置。ドア開口部の周囲のパーティションパネルには補強が必要であり、構造強度を高めるために金属製のドアフレームが取り付けられています。

ゾーニング設計段階で気流組織図を作成し、エリアごとの圧力差方向や換気量の要件を明確にし、パーティションパネルのレイアウトと選定を進めることをお勧めします。 Jiesen チームは詳細な図面設計のサポートを提供できます。

技術仕様のキーポイント

パネルの厚さ:50mm(標準) / 75mm / 100mm

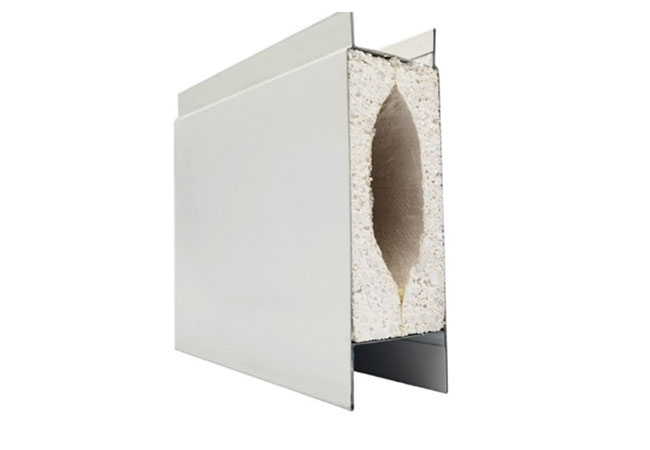

コア材料密度:ロックウール ≥ 120kg/m3 / PU 約40 – 45kg/m3

シール方法:さね溝+EPDMシールストリップ/アルミニウム合金キール+中空シール

気密性試験：エア漏れ率≦2%差圧50Pa以下

遮音性能：RW ≧ 30dB (50mm 厚 PU) / RW ≧ 35dB (75mm 厚ロックウール)

耐衝撃性:10kgの土嚢を1mの高さから落下、パネルに貫通損傷なし

アプリケーション業界とシナリオ

製薬企業の充填ワークショップ— 相互汚染を防ぐための異なる薬剤間の物理的隔離

食品添加物製造ワークショップ— 酸性生産エリアとアルカリ性生産エリアの分離

PE袋充填ワークショップ— 充填エリアと外装材保管エリアの間をきれいに隔離

化粧品乳化ワークショップ— 乳化タンクエリアと休止エリア間のゾーニング制御

第三者試験機関— 微生物室と物理化学室の間のハードパーティション

ガラスパーテーションとの比較

ガラス製パーティションは良好な光透過性を提供しますが、完全な密閉を実現することはできません（ガラスとキールの間の隙間にシーラントが必要であり、シーラントが長期的に劣化したり緩んだりするリスクがあります）。また、重量も重くなります（10mm 強化ガラスは約25kg/㎡）。

無菌仕切りパネルは不透明ですが、観察窓を壁に合理的に設置できます（二重密閉ガラス観察窓、サイズ300mm×400mm、壁と同じ厚さ）、シールの完全性を維持しながら視覚的な要件を満たします。

間仕切りパネルの価格はおよそ40% – 50%ガラスよりも断熱性・遮音性に優れたガラス製パーテーションです。

カスタマイズ手順

パーティション パネルは、次のパラメータに従ってカスタマイズできます。

パネル開口部— 観察窓、通過窓、換気口の位置を予約し、工場で事前にカットされ、現場に直接設置されます。

特殊形状パネル— 直角でないコーナーや多角形のワークショップの場合は、CAD 図面を提供し、実際の角度に応じてカスタマイズされた生産を行います。

柱クラッディングパネル— 鋼構造工場の柱のラッピング、U 字型または L 字型のカスタマイズ生産では、一度の工場成形で現場での接合を削減します。

応用事例

江蘇省の製薬企業の固形製剤ワークショップでは、セファロスポリン薬を製造する生産ライン A と通常の経口製剤を製造する生産ライン B という、隣接する 2 つの生産ライン間を完全に物理的に隔離する必要がありました。

2 つのエリア間での空気の横流しや人員の相互汚染は許可されませんでした。厚さ75mmのロックウール無菌仕切りパネル天井から構造床スラブまで隙間なく間仕切りを設けたものを選定しました。壁を貫通するパイプ開口部はすべて密閉されました。

完成後の圧力差テスト結果：12Pa隣接するゾーン間では正の圧力差が維持され、ゾーンを越える粒子の拡散は検出されませんでした。

異なるゾーニングレベルのパーティション構成リファレンス

よくある質問

Q1: 無菌仕切りパネルと通常の仕切りパネルの違いは何ですか?

A1: 主な違いは、設置された各パネル間に二重のシールバリアを形成する 4 つのエッジの段付きシール構造にあります。一般的な間仕切りパネルはシール処理を施していない単純な重ね接合が一般的であり、異なるクリーンゾーン間の気密性を確保することができません。

Q2: 異なる清浄度ゾーン間の圧力差の安定性を確保するにはどうすればよいですか?

A2: 密閉された仕切りパネルの使用に加えて、圧力差を安定させるには、天井、床、パイプ開口部、ドアの隙間を含む空間全体を密閉する必要があります。設置後に総合的な気密試験を実施し、システムのシール性能を確認することをお勧めします。
